隔膜式的作用為阻隔流體與儀錶直接接觸, 避免儀錶受到具腐蝕性、髒污雜質、濃稠或結晶結塊之流體/氣體阻塞侵蝕而損壞。

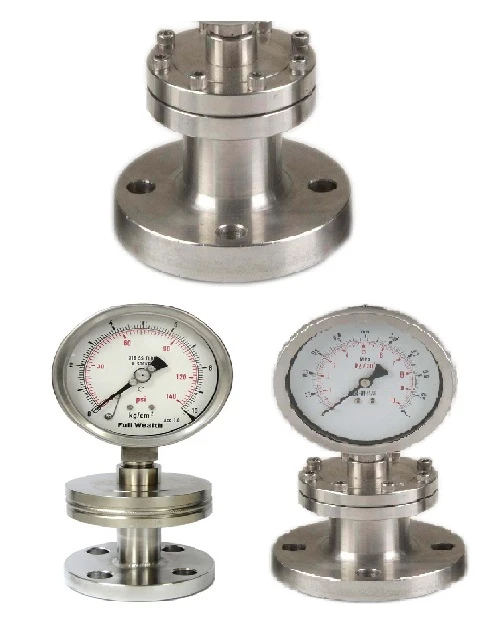

DS200 為雙法蘭型式, 膜片位於上層法蘭, 因此就算下層法蘭較小, 亦可搭配低壓儀錶, 最低可製範圍0~1kg/cm2。
|
適用範圍 |
0/1 ~ 0/60 kg/cm2 (bar) 正壓 / 真空 / 聯成 |
|
儀錶接口 |
1/4” ; 3/8” ; 1/2” PT / NPT / PF 母牙 |
|
法蘭尺寸 |
JIS 10K — 3/8” ; 1/2” ; 3/4” ; 1” ; 1-1/4” ; 1-1/2” ; 2”FF(標準) ; RF ANSI 150LB — 1/2” ; 3/4” ; 1” ; 1-1/4” ; 1-1/2” ; 2” RF(標準) ; FF DN — 25 ; 40 ; 50 ; 80 ; 100 *其他特殊尺寸可承製 |
|
法蘭材質 |
不銹鋼SS304 ; SS316 ; SS316L |
|
隔膜膜片 |
標準:不銹鋼SS316L選項: PTFE ; Hastelloy C ; Tantalum ; Monel |
|
充填液體 |
甘油(80℃內)；中溫油(80℃~200℃)；高溫油(200℃~400℃) 特殊選項 ---純水；矽油；熱煤油；氟化油 |
|
選項 |
加裝散熱管 (10cm) 加裝毛細管(導管) 加裝壓力緩衝器 塗佈PTFE (Teflon) / PFA 內襯PTFE (Teflon) 下座附沖洗孔 |
檔案下載：下載
