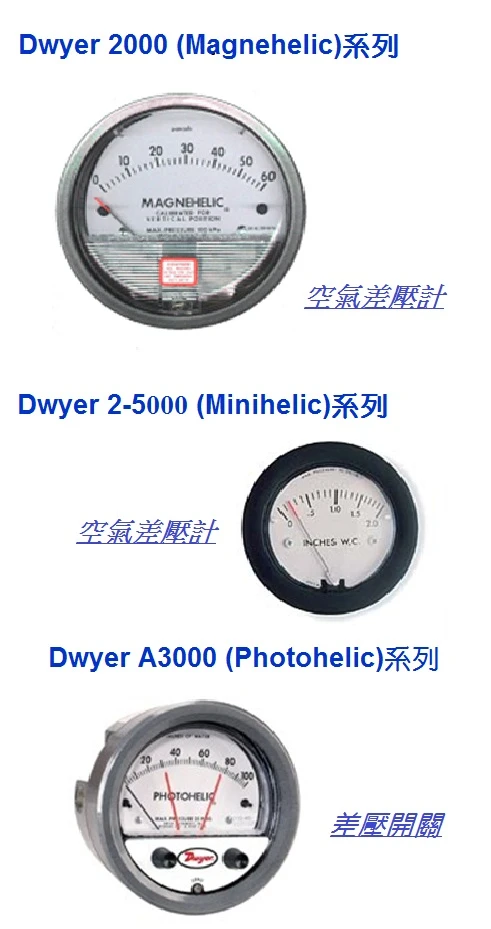

Dwyer 2000 (Magnehelic)系列差壓計安裝方式嵌入式或懸掛式通用型　錶徑前緣120.65mm, 背徑1

Dwyer 2000 (Magnehelic)系列差壓計
安裝方式 嵌入式或懸掛式通用型 　
錶徑 前緣120.65mm, 背徑114.3mm 　
精度 一般±2％F.S. at 21°C 　
±3％F.S. at 21°C for range 0-0.5inH2O, 0-10mmH2O, 0-100Pa, 0-125Pa 　
±4％F.S. at 21°C for range 0-0.25inH2O, 0-6mmH2O, 0-60Pa 　
接續 1/8" NPT內牙X兩對(可側接或背接) 　
過壓保護 約1.75Kg/cm2時洩壓口自動打開 　
環境溫度 -7℃～60℃ 　
外殼 鑄鋁外殼和擋板，壓克力罩，外觀深灰色塗層 　
壓力範圍 0/0.25 ~ 0/250 inches of water ; 0/1 ~ 0/30 psi 　
0/15 ~ 0/300 cm of water 　
0/6 ~ 0/300 mm of water 　
0/60 ~ 0/1000 Pa (Pascals) ; 0/1 ~ 0/30 kPa (kilopascals) 　
另有正負壓(0點在中間)可選擇 　
標準配件 兩個1/8" NPT螺牙接頭，用作高、低壓接頭並可與橡膠管聯結 　
兩個1/8" NPT 塞頭，用於塞住另二個壓力口 　
三組安裝用的螺絲配件 　
　
Dwyer 2-5000 (Minihelic)系列差壓計
安裝方式 盤面固定式 　
錶徑 前緣73.82mm, 背徑65.88mm 　
精度 精度±5% F.S.@ 21℃ 　
接續 插心牙 X 2, 適3/16" 內徑軟管, 背接 　
環境溫度 -7℃～49℃ 　
外殼 黑色尼龍玻璃 (glass filled nylon) 　
壓力範圍 0/0.5 ~ 0/100 inches of water ; 0/5 ~ 0/30 psi 　
0/25 ~ 0/100 mm of water 　
0/125 ~ 0/500 Pa ; 0/1 ~ 0/3 kPa 　
標準配件 盤面固定用之鐵質ㄇ型固定架、螺絲及螺母 　
　
Dwyer A3000 (Photohelic)系列差壓開關
安裝方式 盤面固定式 　
錶徑 前緣127mm, 固定圈架外徑139.7mm, 嵌入孔徑122.24mm 　
功能 壓力指示 + 上下限控制 (DPDT模式) 　
精度 一般±2％F.S. at 21°C 　
±3％F.S. at 21°C for range 0-0.5inH2O, 0-10mmH2O, 0-100Pa, 0-125Pa 　
±4％F.S. at 21°C for range 0-0.25inH2O, 0-6mmH2O, 0-60Pa 　
接續 1/8" NPT內牙X 2 　
電源 120VAC ; 240VAC 　
繼電器
(relay)負荷		 10A@120VAC, 6A@240VAC, 60 Hz. res. 　
電器接續 3/4”導線管 　
環境溫度 -7℃～49℃ 　
外殼 暗灰色，環氧樹脂塗佈 　
壓力範圍 0/0.25 ~ 0/150 inches of water ; 0/1 ~ 0/30 psi 　
0/15 ~ 0/300 cm of water 　
0/6 ~ 0/100 mm of water 　
0/60 ~ 0/750 Pa (Pascals) ; 0/1 ~ 0/30 kPa (kilopascals) 　
標準配件 盤面固定用之固定圈架、螺絲及螺母 　

檔案下載：下載
