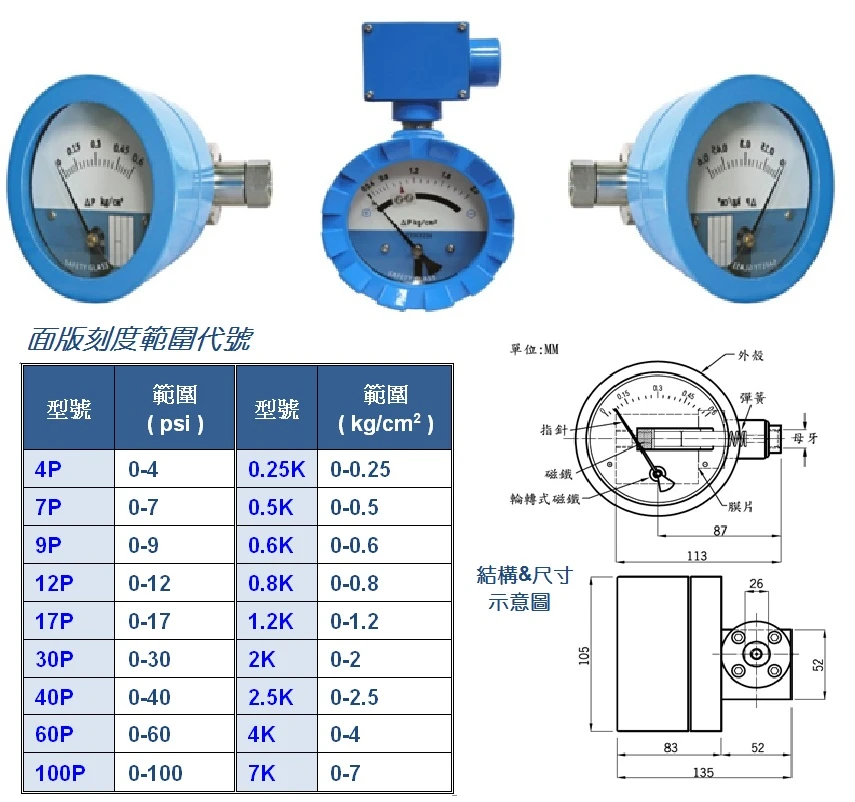

172SD系列差壓錶主要結構由彈簧，膜片與磁鐵所組成，指針指示左右二側高低壓力源之壓差值，適用於無結晶性、無黏稠性、不侵蝕不銹鋼之氣體及液體，不銹鋼錶殼密閉防水，可安裝於戶外。可裝置微動開關作壓力控制或類比訊號4-20mA輸出作遠端監測。
|
錶面直徑 |
Ø 4” (100mm) ; Ø 6” (150mm) |
|
錶殼 |
密閉防水IP65 壓鑄鋁合金烤藍色漆 |
|
接續口 |
1/4"NPT ; 1/2”NPT母牙水平接口, 不銹鋼316SS |
|
接液部 |
膜片Viton 其他316SS |
|
精度 |
滿刻度的±2% |
|
靜壓 |
200 kg/cm2以內(左右高低壓端同時有壓力進入的狀況下) |
|
操作溫度 |
80℃以內 |
|
接點閞關 |
一組SPDT微動開關 3 Amps 125/250VAC |
|
電氣接口 |
1/2"NPT母牙(標準) ; 3/4"NPT母牙(選項) |
檔案下載：下載
#差壓錶#膜片#水平接口#接點開關#訊號輸出
